侧举地埋式垃圾站

产品特点 :

智通环保地埋水平压缩式垃圾站,是一种符合环保要求的全新概念的生活垃圾收集设施,地埋水平压缩式垃圾站是将垃圾的卸料、压缩、储存集合在一起,设备和垃圾整体落于地下,利用地下
联系电话 : 18975202268

立即咨询
  • 产品详情



产品概述


            智通环保地埋水平压缩式垃圾站,是一种符合环保要求的全新概念的生活垃圾收集设施,地埋水平压缩式垃圾站是将垃圾的卸料、压缩、储存集合在一起,设备和垃圾整体落于地下,利用地下空间将垃圾密封在箱体内,地面上无垃圾外漏现象,整个设备仅有上盖板露出地面,上盖板可与周围环境协调装饰,达到融为一体的效果, 使周边环境面貌更加美观,土建费用低,无需大型工作间和操作间,节省投资,建设工期短。

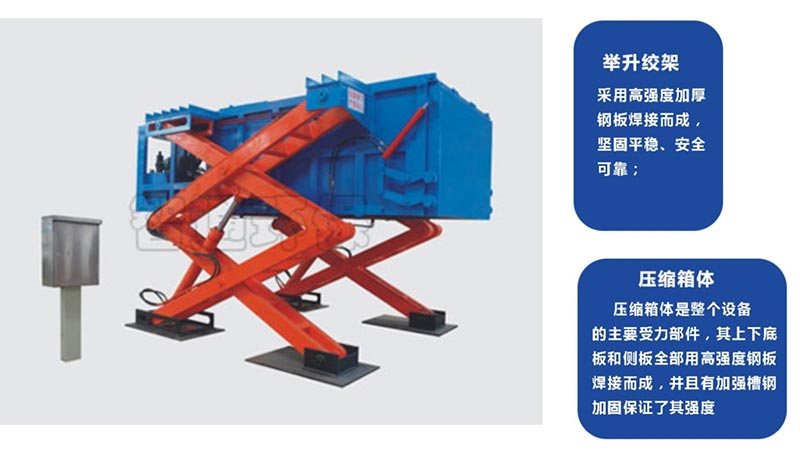

地埋式转运站成品图



            地埋式水平压缩式垃圾中转站主要由立柱导向架(边支架)、垃圾箱体、压缩机、电控部分、液压控制系统、杀虫除臭系统等组成。产品广泛用于城市、街道、生活区、监狱(另有特殊装置)、学校、车站、部队生活区、公路服务区、农贸市场、医院、公园景区、住宅区等多种场所。


1.2 性能特点


♦占地空间小:压缩全在地下操作,仅在垃圾转运时升起;
♦设备与建筑投资小:可以不建房屋直接安装在露天操作既节省投资,也可以节约工期;
♦整体式厢体结构:储料箱,水平压缩部分、液压站、卸料于一体,提高设备的运行效率与可靠性,实现了垃圾压缩过程封闭作业,有利于环保和实现整机远程液压控制要求;
♦安全液压锁:举升机构装有单向液压锁、防曝阀遇突发情况控制箱体不下沉,保障操作人员安全;
♦高配置负载铭感液压控制系统:内设置有主安全阀、流量控制阀、过载阀、压力补偿阀、担心爱那个进油阀、先到控制阀。采用该控制系统换向平稳、操作轻盈、复合操作时各执行原件互不干涉,提高工作效益;延长设备使用寿命;远程液压控制取代传统电控,安全更高效。


1.3 技术参数



项目名称

单位
产品型号
ZTSPZ-5 ZTSPZ-6 ZTSPZ-8
设备形式   地埋式
垃圾压缩形式   水平式压缩

设备外形尺寸

mm

5500×3500×1560

6400×3500×1560

7000×3600×1680
箱体有效尺寸 mm 2850×1800×1200 3550×1800×1200 4100×1800×1400
垃圾投料口尺寸 mm 1500×750 1500×750 1500×1000
箱体容积 m3 6 8 10
驱动方式   电机液压驱动
电机功率 Kw 7.5 7.5 11
液压系统最高工
作压力
MPa 25
最大压缩力 T 40 40~60 60~80
压缩油缸 mm ⌀160 ⌀160—⌀180 ⌀180-⌀200
垃圾压缩比   2:1~3 :1(可调)
垃圾块参考质量 T 4~6 5~7 7~9
电源/电压 V/Hz 380/50
控制方式   PLC 自动控制(可选)+手动控制,控制柜+移动控制盒双操作系统(可选)
升降形式   侧边支架/油缸顶升
最大升降高度 m 2.8 3.0
设备总重 T 6.5 7.1 11
地坑内尺寸 mm 5200×3300×1520 6200×3300×1520 6750×3500×1680
辅助功能   污水强排或自排
喷雾降尘除臭、污水定向收集导排(可选)





1.4 设备的主要配置



品名 数量 品牌/规格型号
多节缸密封件 1套 Φ160×Φ175×16
Φ155×Φ180×25.4
25YCY 油泵 1套 VT25YCY,DENISON
保压阀 1个 力士乐-北京华德4WEH10E50B
换向阀 1个 力士乐-北京华德4WE6E60B
调速阀 1个 力士乐-北京华德3FJLK-L1
溢流阀 1个 力士乐-北京华德4WMM10J10/F
液压油路集成系统 1套 叠加阀块1250HXCV  300L/min-35000L/min
开门油缸 2支 型号STGXX,油缸智通自制
举升油缸 2支 型号STG180,油缸智通自制
推铲缸 1支 油缸智通自制
液压胶管 1套 智通自制,主材选用西北橡胶厂
垃圾压缩箱体 1套 国际型钢材料组合
压缩卸料推板 1套 国际型钢材料组合/耐压
举升机构 1套 国际160槽钢制造
电控系统 1套 采用正泰电气元件
盖板 2门 花纹钢板(投放口)
污水排放系统 1套 场程10m,0.75
液压动力系统 1套 液压元件为力士华德系列产品
电机 7.5kw 380V
